Antena de aleta de tiburón antena GPS AM/FM con Fakra

Antena de aleta de tiburón antena GPS AM/FM con Fakra fabricada en nuestra fábrica. Alta calidad y rendimiento para su vehículo. ¡Ordene hoy!
Solicitar un presupuesto

Detalles del producto

Información Básica.

No. de Modelo.
DL-SYQ-002
Antena Base
Antena de Alta Ganancia
Naturaleza de la Operación
Antena receptora
Formulario sturcture
Antena Cable
Dimensionalidad
Dos dimensiones de la antena
tiempo de muestra
5-7 días
Especificación
157× 85× 55mm
Origen
China
Código del HS
8529109090
Capacidad de Producción
50000/Day

Descripción de Producto


Especificaciones mecánicas
Tamaño (mm) 157×85×55mm Montaje tornillo
Peso (g) <200 Conector USB/SMA/BNC/MCX/MMCX/SMB/FAKRA/GT5
Color Negro Cable RG174 - 3m

Condiciones
Condiciones de trabajo Temperatura: -40ºC~+85ºC.
Humedad: 95%~100%
Condiciones de almacenamiento Temperatura: -40ºC~+85ºC.
Humedad: 95%~100%

Características de la antena GPS
No Elemento Especificaciones Tolerancia post-ambiental
1 Rango de frecuencia de recepción (MHz) 1575,42±3 ±2,5
2 Frecuencia central (MHz)
(Con 30mmSpuareGND aviones)
1575,42 ±3,0
3 Ancho de banda (MHz)  ( pérdida de retorno≤-10dB) ≥10
4 V.S.W. .R(frecuencia central) ≤1,5
5 Ganancia (cenit)(dBi typ)
(Con plano de 70mmSquare GND)
4,5 ±0,5
6 Relación axial  (con plano de 70mm cuadradao GND) 3,0dB ±0,2
7 Polarización RHCP ----
8 Impedancia (Ω) 50 ----
9 Coeficiente de temperatura de frecuencia  (ppm/ºC) 0±10 ----

Características de la antena AM/FM
No Elemento Especificaciones Tolerancia post-ambiental
1 Rango de frecuencia de recepción (MHz) AM:520-1710KHz/FM:87-108MHz ±2,5
2 Frecuencia central (MHz)
(Con 30mmSpuareGND aviones)
AM:520-1710KHz/FM:87-108MHz ±3,0
3 Ancho de banda (MHz)  ( pérdida de retorno≤-10dB) ≥10
4 V.S.W. .R(frecuencia central) ≤1,5
5 Ganancia (cenit)(dBi typ)
(Con plano de 70mmSquare GND)
4,5 ±0,5
6 Relación axial  (con plano de 70mm cuadradao GND) 3,0dB ±0,2
7 Polarización  polarización lineal ----
8 Impedancia (Ω) 50 ----
9 Coeficiente de temperatura de frecuencia  (ppm/ºC) 0±10 ----

Características del amplificador
No Elemento Especificaciones
1 Rango de frecuencia de recepción 1575,42±3MHz
2 Ganancia de LAN 28±1 dB
3 En frecuencia central ≤2,0
4 Ruido Figura <2,0
5 Tensión de alimentación 3~5V
6 Consumo de corriente 12±1mA@3vdc

Pruebas medioambientales
No  Rendimiento de temperatura normal   Desviación de rendimiento de prueba de alta temperatura Desviación de rendimiento de prueba de baja temperatura
1 Ganancia de LNA  28±1 dB          ±2          ±2
2 V. S. W.R
(En frecuencia central) ≤2,0
        ±0,3         ±0,3
3 Ruido Figura  <2,0         ±0,3         ±0,3

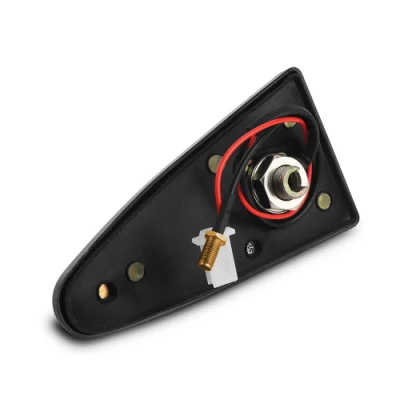

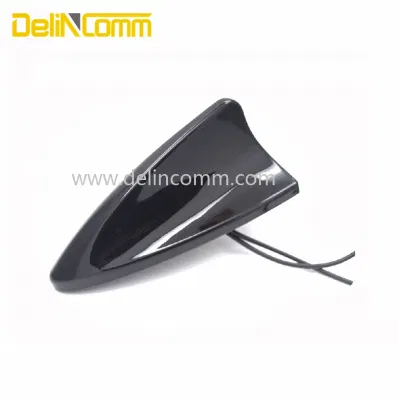

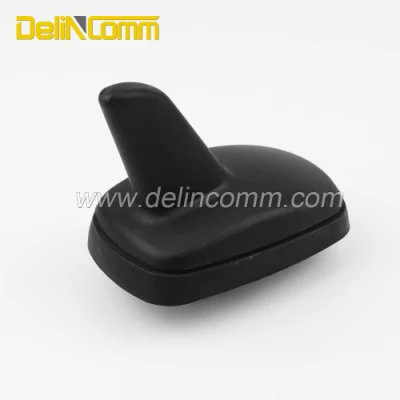

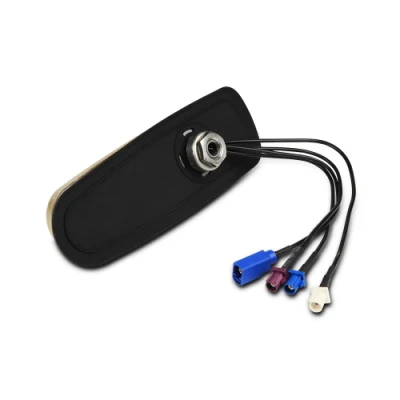

Shark Fin Antenna GPS Am/FM Antenna with Fakra Shark Fin Antenna GPS Am/FM Antenna with Fakra Shark Fin Antenna GPS Am/FM Antenna with Fakra Shark Fin Antenna GPS Am/FM Antenna with Fakra Shark Fin Antenna GPS Am/FM Antenna with Fakra
